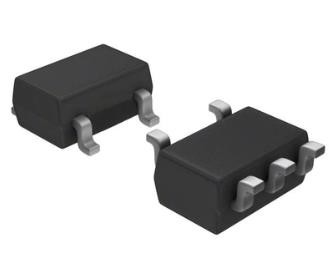

Gegenwärtiger Richtungs-Verstärker IC SMD SMT Texas Instruments INA213AIRSWR mit 58 Pct

Eigenschaften für das INA213

• Breite Gleichtakt-Strecke: – 0,3 V bis 26 V
• Offsetspannung: µV ±35 (Maximum, INA210) (ermöglicht Weichen-Tropfen von komplettem 10-mV)
• Genauigkeit:
  • Messbereichsfehler (maximal über Temperatur):
    • ±0.5% (Version C)
    • ±1% (Versionen A und B)
  • 0.5-ΜV/°C glich Antrieb aus (Maximum)
  • Antrieb des Gewinn-10-ppm/°C (Maximum)
• Wahl von Gewinnen:
  • INA210: 200 V/V
  • INA211: 500 V/V
  • INA212: V/V 1000
  • INA213: 50 V/V
  • INA214: 100 V/V
  • INA215: 75 V/V
• Ruhestrom: µA 100 (Maximum)
• SC70 und dünne UQFN-Pakete: Alle Modelle

Beschreibung für das INA213

Die INA21x sind Spannungertrag, Gegenwärtigweichenmonitoren (nannte auch Gegenwärtigrichtungsverstärker), die für Überstromschutz, Präzision-gegenwärtiges Maß für Systemoptimierung oder in den Regelfeedbackstromkreisen allgemein verwendet sind. Diese Reihe Geräte kann Tropfen über Weichen an den Gleichtaktspannungen von – 0,3 V bis 26 V, Unabhängiger abfragen der Versorgungsspannung. Sechs örtlich festgelegte Gewinne sind verfügbar: 50 V/V, 75 V/V, 100 V/V, 200 V/V, 500 V/V oder V/V. 1000. Der niedrige Ausgleich der Nullantriebarchitektur ermöglicht der gegenwärtigen Abfragung mit maximalen Rückgängen über der Weiche als niedriges als komplettes 10-mV.

Diese Geräte funktionieren von einem einzelnen 2.7-V zur Stromversorgung 26-V und zeichnen ein Maximum von µA 100 des Versorgungsstroms. Alle Versionen werden über dem ausgedehnten Betriebstemperaturbereich spezifiziert (– 40°C bis +125°C) und bot in SC70- und UQFN-Paketen an.
