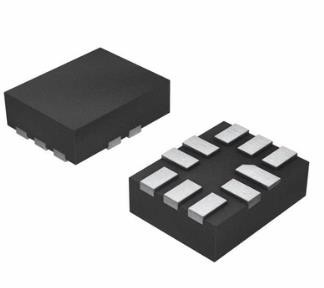

4V - Kontrolleur Management IC Texas Instruments TPS2828DBVT N 14V PMIC

Eigenschaften für das TPS2828

• Preiswerter Einkanalhochgeschwindigkeits-MOSFET-Fahrer
• IchCm… 15-uA maximal (TPS2828, TPS2829)
• 25-ns Max Rise /Fall Zeiten und 40 Last ns Max Propagation Delay… 1-nF
• Strom der Höchstleistungs-2-A
• 4-V 14-V zum Fahrer Supply Voltage Range; Interner Regler erweitert Strecke auf 40 V (TPS2816, TPS2817, TPS2818, TPS2819)
• 5-pin SOT-23 Paket
• – 40°C zu Betriebsbereich der Umgebend-Temperatur-125°C
• In hohem Grade beständig gegen Klinke-UPS

Beschreibung für das TPS2828

Die TPS28xx Einkanalhochgeschwindigkeits-MOSFET-Fahrer sind zum Liefern des Spitzenstroms von bis 2 A in hohem Grade kapazitive Lasten fähig. Hohe Schaltverzögerungen (tr und tf = 14 ns die Art) werden mit dem Gebrauch von BiCMOS-Ertrag erreicht. Typische Schwellenschaltspannungen sind 2/3 und 1/3 von VCm. Der Entwurf setzt in sich selbst Trieb-durch gegenwärtiges herab.

Ein Regler wird auf TPS2816 durch Geräte TPS2819 zur Verfügung gestellt, um Operation mit Versorgungsinput zwischen 14 V und 40 V. zu erlauben. Der Reglerertrag kann benutzt werden, um andere Stromkreise anzutreiben, vorausgesetzt Verlustleistung nicht Paketbeschränkungen übersteigt. Wenn der Regler nicht angefordert wird, VDD (der Reglerinput) sollte an V angeschlossen werdenCm. Die Stromkreise des Input TPS2816 und TPS2817 umfassen einen aktiven pullup Stromkreis, um den Bedarf an einem externen Widerstand zu beseitigen, wenn sie Open-Collector-PWM-Prüfer verwenden. Die TPS2818 und die TPS2819 sind zum TPS2816 und zum TPS2817 identisch, außer dass der aktive pullup Stromkreis wird ausgelassen. Die TPS2828 und die TPS2829 sind zum TPS2818 und zum TPS2819 identisch, außer dass der interne Spannungsregler wird ausgelassen und lässt Ruhestrom auf weniger als 15 MA abfallen, wenn der Input hoch oder niedrig ist.

Die TPS28xx-Reihengeräte sind in 5 Paketen des Stift SOT-23 (DBV) verfügbar und funktionieren über einer umgebenden Temperaturspanne – 40°C zu 125°C.
