8542.39.0001 Transistor-Stromkreis-Schutz TPD2S300YFFR der Trioden-NPN PNP

Eigenschaften für das TPD2S300

• 2 Kanäle von Kurz-zu-vBUS Überspannungs-Schutz (CC1, CC2): 24-VDC tolerant
• 2 Kanäle Schutz Iecs 61000-4-2 ESD (CC1, CC2)
• Niedriger Ruhestrom: µA 3,23 (typisch), VPWR, VM = 3,3 V
• CC1, Schutz FETs der Überspannungs-CC2 200 MA fähig für das Führen von VAnschl.-Energie
• Widerstände cm-leerer Batterie integriert für die Behandlung des Anwendungsfalls der leeren Batterie in den tragbaren Geräten

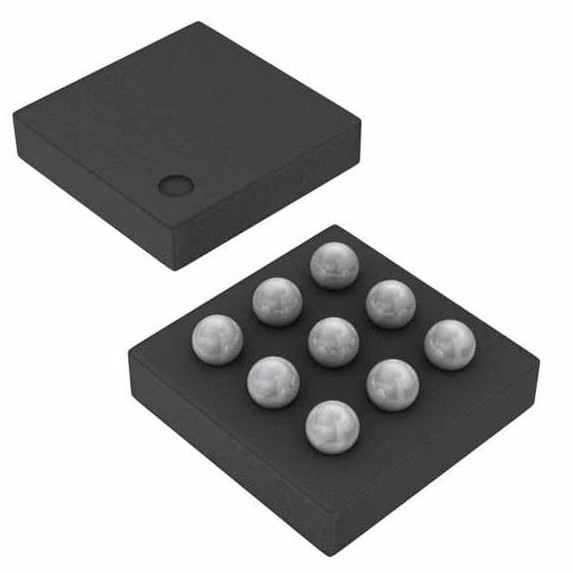

• 1,4-Millimeter × 1,4 Paket Millimeters WCSP

Beschreibung für das TPD2S300

Das TPD2S300 ist eine einzelne Chip USB-Art-c Hafenschutzlösung, die 20-VShort-to-V liefertBUS-Überspannung und Schutz Iecs ESD für die Stifte CC1 und CC2.

Seit der Freigabe der USB-Art-c Verbindungsstück, sind viele Produkte und Zusätze für USBType-C freigegeben worden, die nicht die USB-Art-c Spezifikation treffen. Ein Beispiel dieser isUSB Art-c Energie-Lieferungsadapter, die mit 20 V auf dem V anfangenBUSline. Ein anderes Interesse für USB-Art-c ist, dass das mechanische Verdrehen und das Schieben des Verbindungsstück couldshort wegen der nächsten Nähe feststeckt, die sie in diesem kleinen Verbindungsstück haben. Dieses kann 20-VV verursachenTRANSPORTIEREN Sie, zu den cm-Stiften kurzgeschlossen zu werden. Auch wegen der nächsten Nähe von thepins in der Art-c Verbindungsstück, gibt es ein erhöhtes Interesse, dass Rückstand und Feuchtigkeit gehendes tocause das 20-V V istZu den cm-Stiften kurzgeschlossen zu werden BUS-Stift.

Diese nicht-idealen Ausrüstungen und mechanischen Ereignisse machen es notwendig für den cm feststeckt zu tolerantem be20-V, obwohl sie nur bei 5 V oder niedriger funktionieren. Das TPD2S300 ermöglicht dem cm feststeckt, um 20-V zu sein, das ohne Normalbetrieb zu behindern tolerant ist, indem es Überspannungsschutz auf den cm-Stiften bietet. Das Gerät legt Hochspannungsfets in Reihen auf die cm-Linien. Wenn eine Spannung abovethe OVP Schwelle auf diesen Linien ermittelt wird, werden die Hochspannungsschalter, isolatingthe Rest des Systems vom Hochspannungsbedingungsgeschenk auf dem Verbindungsstück erschlossen.

Schließlich erfordern die meisten Systeme Systemebene IEC61000-4-2 ESD-Schutz für ihre externalpins. Das TPD2S300 integriert Schutz Iecs 61000-4-2 ESD für die CC1 und CC2 Stifte, das Entfernen theneed, um Hochspannungs-Fernsehdioden außen auf das Verbindungsstück zu setzen.
