Eigenschaften für das OPA322

• Gewinn-Bandbreite: 20 MHZ
• Lärmarm: nV√Hz 8,5 bei 1 kHz
• Anstiegsgeschwindigkeit: 10 V/µs
• Niedriges THD+N: 0,0005%
• Schiene-zu-Schiene Input/Output
• Offsetspannung: 2 Millivolt (Maximum)
• Versorgungs-Spannung: 1,8 V bis 5,5 V
• Versorgung gegenwärtig: 1,5 mA/ch
  • Abschaltung: 0,1 µA/ch
• Einheit-Gewinn-Stall

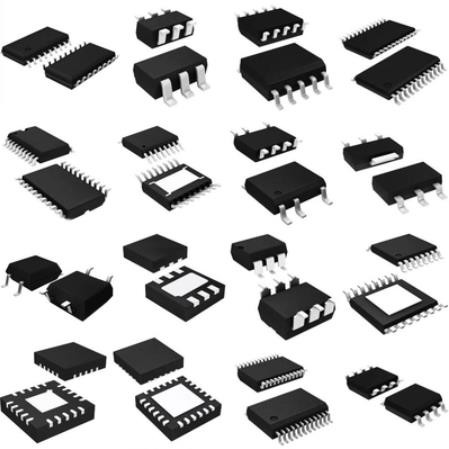

• Päckchen:
  • SOT-23, SOHN, VSSOP, TSSOP

Beschreibung für das OPA322

Die OPAx322x-Reihe besteht aus der einzelner, Doppel- und Viererkabelkanal CMOS-Operationsverstärkeraufmachung lärmarmer und Schiene-zuschieneninput und die Ertrag, die für Niederleistungs, Einzelversorgungsanwendungen optimiert werden. Spezifiziert über einer breiten Versorgungsstrecke 1,8 V bis 5,5 V, stellt der niedrige Ruhestrom von nur 1,5 MA pro Kanal diese Geräte gut angepasst für macht-empfindliche Anwendungen her.

Die Kombination der sehr lärmarmer (nV√Hz 8,5 bei 1 kHz), des Hochgewinnes Bandbreite (20 MHZ) und der schnellen Anstiegsgeschwindigkeit (10 V/µs) das OPAx322x-Familienideal für eine breite Palette von Anwendungen, einschließlich die Signalformung und Sensor-Verstärkung machen, die hohe Gewinne erfordern. Niedriges THD+N kennzeichnend, ist die OPAx322x-Reihe auch für Verbraucheraudioanwendungen, besonders für Einzelversorgungssysteme ausgezeichnet.

Die OPAx322S-Modelle umfassen einen Abschaltungsmodus, die erlauben, dass die Verstärker vom Normalbetrieb zu einem Bereitschaftsstrom geschaltet werden, der gewöhnlich kleiner als 0,1 µA ist.

Das OPA322 (einzelne Version) ist in 5 Stift SOT-23 und 6 Stift SOT-23 verfügbar, während das OPA2322 (Doppelversion) in 8 Stift VSSOP angeboten wird, 10 Stift VSSOP, 8 Stift SOIC und 8 Stift-SOHN-Pakete. Die Viererkabelversion OPA4322 kommt 14 in Stift TSSOP und in 16 Pakete des Stift TSSOP. Alle Versionen werden für Operation von – 40°C zu +125°C. spezifiziert.
