50 Ohm Undervoltage-Aussperrung IC EMI Filter 100db TPS79918DDCT

Eigenschaften für das TPS799

• Regler des Niedrigaustritts 200-mA mit en
• Mehrfache Ausgangsspannungsversionen verfügbar:
  • Örtlich festgelegte Ertrag von 1,2 V bis 4,5 V
  • Justierbare Ertrag von 1,20 V zu 6,5 V
• Einschaltstromschutz mit en-Knebel
• Niedriger IQ: µA 40
• Hohes PSRR:
  • DB 66 bei 1 kHz
  • DB 51 bei 10 kHz
• Stall mit einem niedrig-ESR, typische 2-µF Ausgangskapazität
• Ausgezeichnete Last und Linie Übergangsfunktion
• 2% Gesamtgenauigkeit (Last, Linie und Temperatur)
• niedriger Austritt: 100 Millivolt
• Pakete:
  • 5-bump, dünn, 0,97 Millimeter × 1,34 Millimeter DSBGA

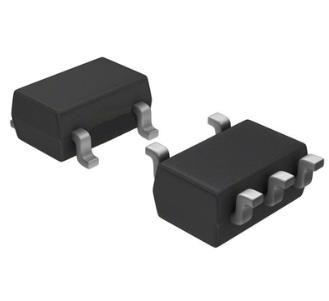

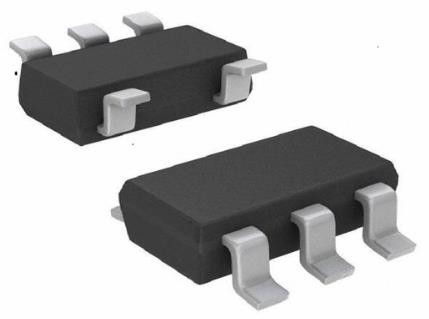

  • 5-pin SOT-23-THIN
  • 6-pin WSON

Beschreibung für das TPS799

Der Niedrigaustritt TPS799 (LDO), linearer Niederleistungsregler bietet ausgezeichnete Wechselstrom-Leistung mit der gegenwärtigen Senke an. Hohe Stromversorgungsablehnungsverhältnis- (PSRR), lärmarme, schnell Start- und ausgezeichneteder linie und der Last Übergangsfunktion werden beim Verbrauchen eines sehr niedrigen (typischen) Stroms des Bodens 40-µA zur Verfügung gestellt.

Das TPS799 ist mit keramischen Kondensatoren stabil und verwendet einen modernen BiCMOS-Herstellungsprozeß, um eine Abschaltspannung von gewöhnlich 100 Millivolt an einem Ertrag 200-mA zu erbringen. Das TPS799 benutzt eine Präzisionsreferenzspannungs- und -rückkopplungsschleife, um eine Gesamtgenauigkeit von 2% über aller Last, Linie, Prozess und Temperaturänderungen zu erzielen. Das TPS799 kennzeichnet den Einschaltstromschutz, wenn der en-Knebel benutzt wird, um das Gerät anzustellen und sofort klemmt den Strom fest.

Dieses Gerät wird völlig über der Temperaturspanne TJ = – 40°C zu +125°C spezifiziert und wird in einem flachen, Würfel-groß Paket der Ballgitter-Reihe (DSBGA) angeboten und trifft dieses Gerät eine gute Wahl für drahtlose Hörer und WLAN-Karten. Dieses Gerät wird auch 5 in Stift SOT-23-THIN und in 6 Paketen des Stift WSON angeboten.
