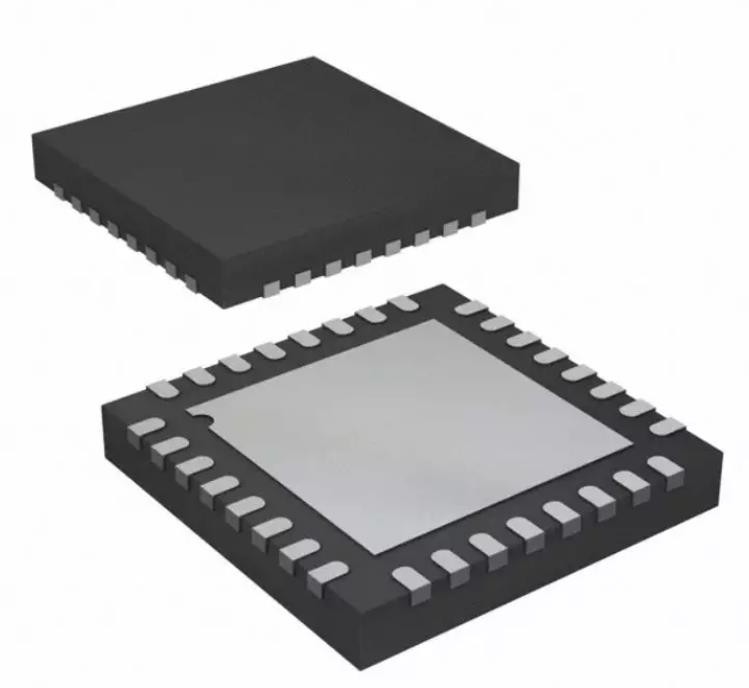

ursprüngliche IC BOM elektronische Bauelemente Texas Instruments TMUX1511RSVR 3000MHz

Eigenschaften für das TMUX1511

• Breite Versorgungs-Strecke: 1,5 V bis 5,5 V
• Niedrige Auf-Kapazitanz: 3,3 PF
• Niedriger Auf-Widerstand: 2 Ω
• Hohe Bandbreite: 3 Gigahertz
• -40°C zur +125°C-Betriebstemperatur
• 1,8 v-Logik kompatibel
• Stützeingangsspannung über Versorgung hinaus
• Integriert ziehen Sie Widerstand auf Logik-Stiften herunter
• Bidirektionaler Signalweg
• Failsafe-Logik
• Angetriebener-weg Schutz bis 3,6 V
  • Pinout kompatibel zu SN74CBTLV3126
  • Pinout kompatibel (Logikvariante) von SN74CBTLV3125

Beschreibung für das TMUX1511

Das TMUX1511 ist ein ergänzender Schalter des Metallhalbleiters (CMOS). Das TMUX1511 bietet Schalterkonfiguration des 1:1 SPST mit 4 unabhängig controlledchannels an. Breiter Betriebsstoff von 1,5 V bis 5,5 V lässt Gebrauch in einer breiten Reihe applicationsfrom Servern und Telekommunikationsgeräten zu den industriellen Anwendungen zu. Das Gerät supportsbidirectional analoge und digitale Signale auf der Quelle (Sx) und Abfluss (Dx) steckt fest und kann Signale über Versorgung bis zu V führenDD x 2, mit einer maximalen Input/Output Spannung von 5,5 V.

Angetriebener-weg Schutz bis 3,6 V auf thesignal Weg des TMUX1511 liefert Isolierung, wenn die Versorgungsspannung entfernt wird (VDD = 0 V). Ohne diese Schutzeigenschaft schaltet Schiene der Dosenzurückenergie thesupply durch eine interne ESD-Diode und möglichen Schaden des Systems zu verursachen.

Failsafe-Logikschaltkreis erlaubt Spannungen auf der Logiksteuerung feststeckt, vor dem Versorgungsstift angewendet zu werden und schützt das Gerät vor potentialdamage. Alle kompatiblen Schwellen der Logiks der Logiksteuereingänge have1.8 V, beide Gewährleistung TTL-andCMOS Logikkompatibilität beim Funktionieren im gültigen Versorgungsspannungsbereich.
