69 Anzeigen-Fahrer ICs IP66 Texas Instruments Pct 1mA führte TI TPS2400DBVTautomotive Fahrer Ic

Eigenschaften für das TPS2400

• Bis dem Schutz zur Überspannungs-100-V
• Abschaltungs-Schwelle der Überspannungs-6.9-V
• Abschaltungs-Schwelle des Undervoltage-3-V
• Überspannungs-Freiwerdezeit kleiner µs als 1
• Externer N-Kanal MOSFET vorbei gefahren
  Inländische Abgaben-Pumpe
• maximaler statischer Strom der Versorgungs-1-mA

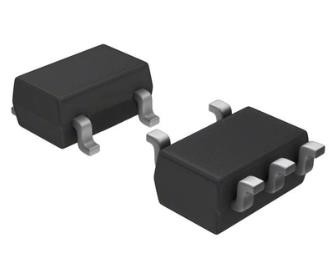

• 5-Pin SOT-23 Paket
• – 40°C zur umgebenden 85°C Temperaturspanne
• 2.5-kV Menschlich-Körper-Modell, 500-V CDM
  Elektrostatische Entladungs-Schutz

Beschreibung für das TPS2400

Der Schutzprüfer der Überspannung TPS2400 wird mit einem externen N-Kanal MOSFET benutzt, um empfindliche Elektronik von den destruktiven Spannungsspitzen und -anstieg zu lokalisieren. Er ist speziell entworfen, um die großen Spannungsausgleichströme, die mit Automobilumwelt (verbunden sind Lastsdump) an der Beschädigung des empfindlichen Schaltkreises zu verhindern. Wenn möglicherweise zerstörende Spannungspegel durch das TPS2400 ermittelt werden, wird die Versorgung von der Last getrennt, bevor jeder möglicher Schaden auftreten kann.

Interner Schaltkreis schließt einen getrimmten Bandlückehinweis, einen Oszillator, eine Zenerdiode, eine Ladepumpe, einen Komparator und eine Steuerlogik ein. Das Gerät TPS2400 ist für Gebrauch mit einem externen N-Kanal MOSFET bestimmt, die in einer großen Vielfalt von Spannungen leicht verfügbar sind.
