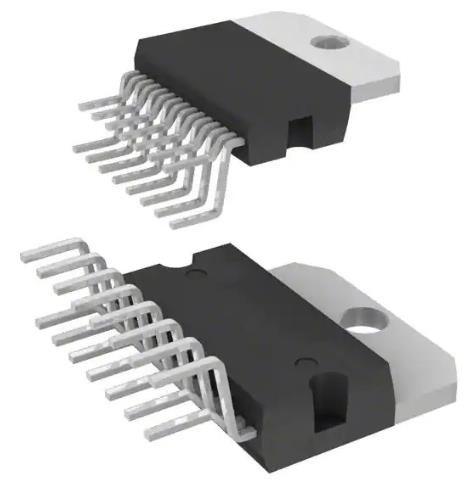

TDA7297 STMicroelectronics Audioverstärker IC 15 Multiwatt Durchsteckmontage

Produkt-Beschreibung

Audioverstärker IC 15 Multiwatt TDA7297 STMicroelectronics durch Loch-Berg

Verstärker IC 15-Multiwatt TDA7297 STMicroelectronics für besonders entworfen für Fernsehen und tragbare Audioanwendung

Stereo) Linearverstärker Audio-IC ICs 2-Channel Verstärker TDA7297 STMicroelectronics (Klassen-AB 15-Multiwatt

DOPPELverstärker-BESCHREIBUNG der BRÜCKEN-15+15W:

Das TDA7297 ist ein Doppelbrückenverstärker, der besonders für Fernsehen und Anwendungen des portablen Radios bestimmt ist.

Eigenschaften

BREITER VERSORGUNGS-SPANNUNGSBEREICH (6V -18V)

MINIMALE EXTERNAL-KOMPONENTEN

– KEIN SVR-KONDENSATOR

– KEIN STIEFELRIEMEN

– KEINE BOUCHEROT-ZELLEN

– INNERLICH FEST

BEREITSCHAFTS- U. STUMME FUNKTIONEN

KURZSCHLUSSSICHERUNG

THERMISCHER ÜBERLASTSCHUTZ

ANWENDUNGS-VORSCHLAG:

BEREITSCHAFTS- UND STUMME FUNKTIONEN (a) Mikroprozessor-Anwendung zwecks „, Knall-Geräusche“ während des Turn-On/weg von den Ausgleichströmen, ist es zu stören zu vermeiden notwendig, der rechten Bereitschaft und stummen der Signalreihenfolge zu garantieren. Es ist ziemlich einfach, diese Funktion unter Verwendung eines Mikroprozessors zu erhalten (Abb. 1 und 2). Am ersten Bereitschaftssignal (von Wartungstafel) geht und die Spannung über dem Bereitschaftsanschluß auf hi (Pin 7) beginnt, sich exponential zu erhöhen. Das externe RC-Netz wird zum Turn-on langsam die beeinflussenden Stromkreise des Verstärkers, dieser beabsichtigt, zum „von POP“ und „von KLICKEN“ auf die Ertrag zu vermeiden. Wenn diese Spannung den Bereitschaftsschwellenwert erreicht, ist der Verstärker schalten-auf und die externen Kondensatoren in den Reihen zum Anfang der Inputanschlüsse (C3, C5), zum aufzuladen. Es ist notwendig, das stumme Signaltief, bis die Kondensatoren völlig, aufgeladen sind, dieses beizubehalten, um zu vermeiden, dass das Gerät in den Spielmodus geht, der lauten „Pop-Geräusche“ auf den Sprechern verursacht. Eine Verzögerung von 100-200ms zwischen den Bereitschafts- und stummen Signalen ist für eine sinngemässe Funktion passend.
