Schaltnetzteil-Chip TPS563207SDRLR 580kHz 380uA P.M. für Prüfer

Eigenschaften für das TPS563207S

• Konverter 3-A mit integriertem 95 mΩ und 57 mΩ FETs
• D-CAP2™ Modussteuerung mit schneller Übergangsfunktion
• Eingangsspannungsbereich: 4,3 V bis 17 V
• Ausgangsspannungsstrecke: 0,806 V bis 7 V
• Ununterbrochenes emittergekoppeltes (FCCM-Modus)
• Typische Schaltfrequenz 580-kHz
• Niedriger Abschaltungsstrom von weniger µA als 3
• Feedbackspannungsgenauigkeit 1,5% (25°C)
• Stellen Sie Vorneigungsfunktion zur Verfügung
• Zyklus-durch-Zyklusüberstromgrenze
• Schluckauf-Modusüberstromschutz
• Nicht-Klinke UVP und TSD-Schutze
• Örtlich festgelegter Sanftanlauf: Frau 1,2

Beschreibung für das TPS563207S

Das TPS563207S ist ein einfaches, bedienungsfreundlich, synchroner Konverter des Dollars 3-A in einem Paket SOT563.

Das Gerät wird optimiert, um mit minimalen externen Komponenten zu funktionieren.

Dieses Gerät der Schaltermodus-Stromversorgung (SMPS) setzt Steuerung, die Lieferung einer schnellen Übergangsfunktion und die Unterstützung D-CAP2™ Modus niedrig-gleichwertigen von Ertragkondensatoren des Reihenwiderstands (ESR) wie Spezialitätenpolymer und von ultra-niedrigen keramischen Kondensatoren ESR ohne externe Ausgleichskomponenten ein.

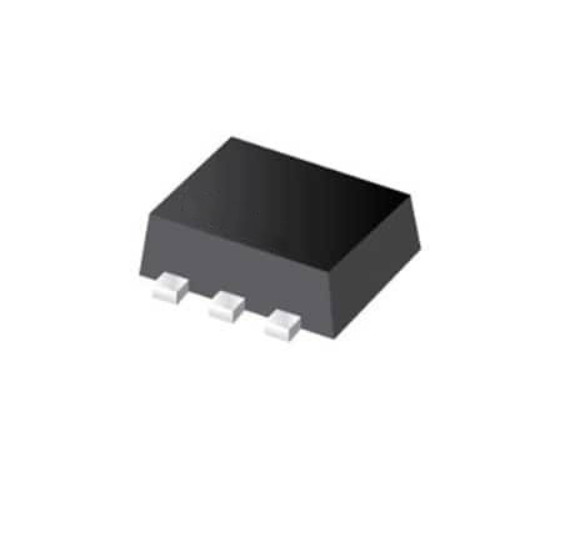

Das TPS563207S funktioniert in FCCM-Modus, der kleine Kräuselung sogar an den hellen Lasten beibehält. Das TPS563207S ist in einem Stift 6 1,6 Millimeter-× 1,6 Paket Millimeters SOT563 (DRL) verfügbar, und spezifiziert von einem – 40°C zur 125°C Grenzschichttemperatur.
