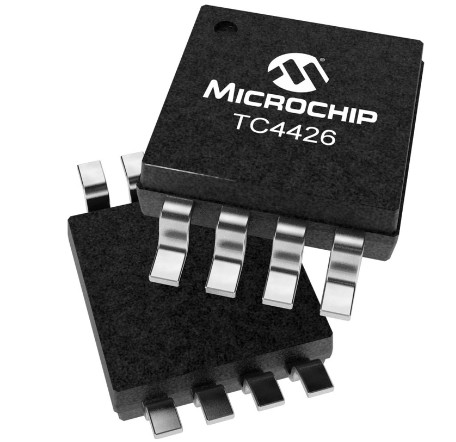

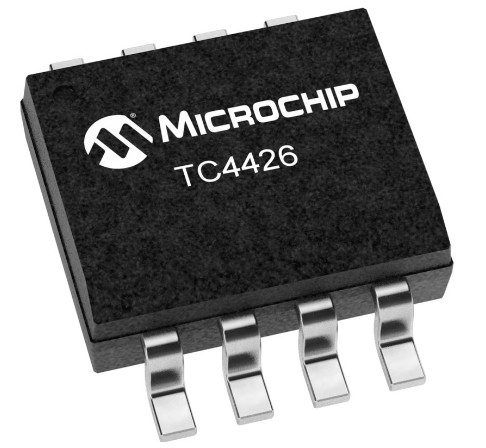

Doppelumwandlungsenergie MOSFET-Fahrer IC Microchip PMIC 1.5A TC4426 TC4427 TC4428

Produkt-Beschreibung

ENERGIE MOSFET-Fahrer-integrierte Schaltungen IC PMIC TC4426 TC4427 TC4428 Mikrochip-1.5A Doppelumwandlungs

ENERGIE MOSFET-Fahrer-integrierte Schaltungen IC TC4426EOA713 TC4426 TC4427 TC4428 Mikrochip-1.5A Doppelumwandlungs

Spezifikation TC4426EOA713:

Mikrochip 1.5A TC4426 TC4427 TC4428 verdoppeln Hochgeschwindigkeitsenergie MOSFET-Fahrer IC General Beschreibung:

Die TC4426/TC4427/TC4428 sind verbesserte Versionen der früheren Familie TC426/TC427/TC428 von MOSFET-Fahrern.

Die Geräte TC4426/TC4427/TC4428 haben Aufstieg und Abfallzeiten zusammengebracht, wenn sie das Tor eines MOSFET aufluden und entluden. Diese Geräte sind in hohem Grade die Sperrung, die unter allen möglichen Bedingungen innerhalb ihrer Energie beständig sind und Nennspannungen. Sie sind nicht abhängig von Schaden, wenn bis zu 5V von Geräuschen das Festnageln (jeder Polarität) auf dem Massepunkt auftritt. Sie können, ohne Schaden oder Logikumkippen annehmen, bis 500 MA des Rückstroms (jeder Polarität) seiend Zwangs zurück in ihre Ertrag. Alle Anschlüsse werden völlig gegen elektrostatische Entladung (ESD) bis 2,0 KV geschützt.

Die Fahrer MOSFET-TC4426/TC4427/TC4428 können leicht/Entladung aufzuladen 1000 PFtorkapazitanzen in darunter 30 ns. Diese Geräte liefern niedrig genügende Widerstände in an und die Aus-Zustände, zum des beabsichtigten Zustandes des MOSFETS sicherzustellen wird, nicht sogar durch große Ausgleichströme beeinflußt. Andere kompatible Fahrer sind die Familie TC4426A/TC4427A/TC4428A von Geräten.

Die Geräte TC4426A/TC4427A/TC4428A haben die führenden und fallenden Randinput-zuertrag-Verzögerungszeiten, zusätzlich zum zusammengebrachten Aufstieg und zu den Abfallzeiten der Geräte TC4426/TC4427/TC4428 zusammengebracht.

Eigenschaften:

• Hoher Höchstleistungs-Strom: 1.5A

Breiter eingegebener Versorgungs-Spannungs-Betriebsbereich: - 4.5V zu 18V

Hohe kapazitive Lasts-Treibereigenschaften: 1000 PF in 25 ns (typisch)

Kurze Verzögerungs-Zeiten: 40 ns (typisch)

Zusammengebrachter Aufstieg und Abfallzeiten

Niedriger Versorgungs-Strom: - Mit Logik ‚1" eingegeben – 4 MA - mit Logik ‚0" eingegeben – µA 400

Niedrige Ausgangsimpedanz: 7

Sperrung geschützt: Widersteht Strom der Rückseiten-0.5A

Input widersteht negativem Input bis zu 5V

Elektrostatische Entladung (ESD) geschützt: 2,0 KV

Raumersparnis 8-Pin MSOP und 8-Pin 6x5 DFN-S Pakete

Mikrochip 1.5A TC4426 TC4427 TC4428 verdoppeln Hochgeschwindigkeitsenergie MOSFET-Fahrer IC-Anwendungen:

Schalter-Modus-Stromversorgung

Leitungstreiber

Impulswandler-Antrieb

Klima- u. Export-Klassifikationen
