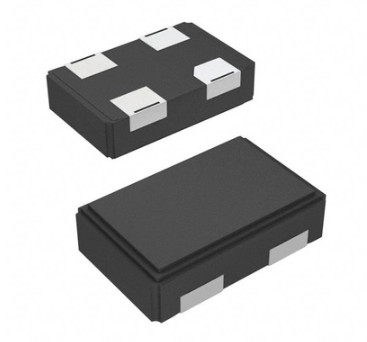

Chip Texas Instruments Electronics IC TI LM95214CISDX/NOPB SMD Montage

Eigenschaften für das LM95214

• Genau sterben Richtungen Temperatur von 4 Fernic oder von Dioden-Kreuzungen und von lokaler Temperatur
• Lokale Temperatur-Genauigkeit ±2.0°C (Maximum)
• Ferndioden-Temperatur-Genauigkeit ±1.1°C (Maximum)
• Versorgungs-Spannung: 3 V bis 3,6 V
• Durchschnittlicher Versorgungs-Strom (1-Hz Umrechnungssatz) 0,57 MA (typisch)
• Programmierbare Digital-Filter und analoger Vorderseitenfilter
• Temperatur-Entschließung 0.125°C LSB
• Ferntemperatur-Entschließung 0.03125°C LSB mit Digital-Filter ermöglicht
• Unterzeichnetes Format: +127.875°C/-128°C Fernstrecke
• Nicht unterzeichnetes Format: Fernstrecke 0°C/255°C
• Ferndioden-Fehlererkennung, vorbildliches Selection und Ausgleich-Korrektur
• Masken-und Status-Register-Unterstützung
• 3 programmierbare TCRIT-Ertrag mit programmierbarer geteilter Hysterese und Störung-Reihe
• Programmierbarer Umrechnungssatz und Abschaltungs-Modus-monostabile Umwandlungs-Steuerung
• Kompatible Schnittstelle SMBus 2,0, Unterstützungs-UNTERBRECHUNG
• Dreiniveauadressenanschluss

Beschreibung für das LM95214

Das Gerät LM95214 ist ein digitaler Temperaturfühler mit 11 Bits mit einer 2-drahtigen Schnittstelle System-Management Busses (SMBus), die die Temperatur von vier remotediodes sowie von seiner eigenen Temperatur sehr genau überwachen kann. Die vier Ferndioden können externe Geräte sein solche asmicroprocessors, Grafikprozessoren, die das ideality eines Transistors 2N3904 ordiode-anschlossen 2N3904s anvisieren.

Die Temperatur der Berichte LM95214 in zwei verschiedenen Formaten für Strecke +127.875°C/-128°C Strecke and0°C/255°C. Die LM95214 TCRIT1, TCRIT2 andTCRIT3 Ertrag werden, wenn jeder möglicher entlarvte Kanal itscorresponding programmierbare Grenze übersteigt und an Abschaltung gewöhnt sein kann das System ausgelöst, um sich auf das System fansor als Mikroreglerunterbrechungsfunktion zu drehen. Der aktuelle Status von theTCRIT1, TCRIT2 und TCRIT3pins kann von den Statusregistern zurück gelesen werden. Maskenregister sind für weitere Steuerung der TCRIT-Ertrag verfügbar.

Zwei Fernkanäle der temperatur LM95214 haben programmierbare digitale Filter, während die anderen zwei Fernkanäle eine Störungreihe benutzen, um unerwünschtes TCRITevents herabzusetzen, wenn Temperaturspitzen angetroffen werden.

Für optimale Flexibilität und Genauigkeit umfasst jeder Kanal LM95214 Register für offsetcorrection. Ein dreiniveauadressenanschluss erlaubt Verbindung von bis 3 LM95214s zum gleichen SMBusmaster. Das LM95214 schließt Energiesparfunktionen wie ein: programmierbarer Umrechnungssatz, shutdownmode und Sperrung von unbenutzten Kanälen.
