Örtlich festgelegter Ertrag EMI Filter IC 260kHz LM2672MX-5.0/NOPB

Eigenschaften für das LM2672

• Leistungsfähigkeit bis 96%

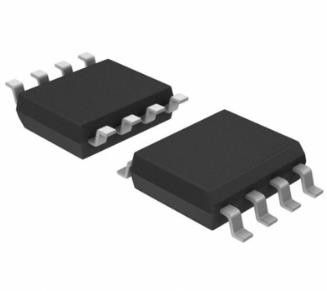

• Verfügbar in 8-Pin SOIC und PDIP-Paketen
• Erfordert nur 5 externe Komponenten
• 3.3-V, 5-V, 12-V und justierbares gaben Versionen aus
• Justierbare Versions-Ausgangsspannungs-Strecke: 1,21 V
  zu 37 V
• ±1.5% Höchstleistungs-Spannungs-Toleranz vorbei
  Linien-und Lasts-Zustände
• Spezifizierter Lasts-Strom des Ertrag-1-A
• Breiter Eingangsspannungsbereich: 8 V bis 40 V
• interner Festfrequenzoszillator 260-kHz
• TTL-Abschaltungs-Fähigkeit, Bereitschaft der geringen Energie
  Modus
• Sanftanlauf und Frequenzsynchronisation
• Thermischer Abschaltungs-und Strombegrenzungs-Schutz

Beschreibung für das LM2672

Die Reihen LM2672 von den Reglern sind monolithisches integriertes DDC errichtet mit einem LMDMOS-Prozess. Diese Regler versehen alle aktiven Funktionen für einen Abwärts (Dollar) Spannungsregler, der zum Fahren einer Last 1-A fähig ist, die mit ausgezeichneter Linien- und Lastsregelung gegenwärtig ist. Diese Geräte sind in örtlich festgelegten Ausgangsspannungen von 3,3 V, von 5 V, von 12 V und von justierbaren Ertragversion verfügbar.

Eine Mindestzahl von externen Komponenten erfordernd, sind diese Regler einfach, patentierten internen Frequenzausgleich, Festfrequenzoszillator, externe Abschaltung, Sanftanlauf und Frequenzsynchronisation zu verwenden und einzuschließen.

Die Reihe LM2672 funktioniert bei einer Schaltfrequenz von 260 kHz und so erlaubt kleinere sortierte Filterkomponenten als, was mit unteren Frequenzspannungsreglern angefordert wird. Wegen seiner sehr hohen Leistungsfähigkeit (>90%), sind die kupfernen Spuren auf der Leiterplatte das einzige Hitzesinken erfordert.
