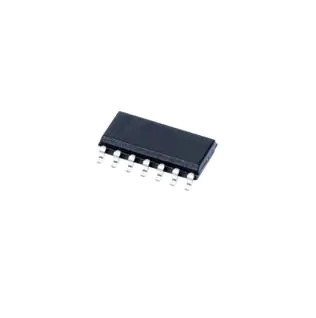

Halbbrücke-Tor-Fahrer IC EMI 60Hz UCC27714D nicht umwandeln

Eigenschaften für das UCC27714

• Hoch-seitige, Niedrig-seitige Konfiguration, mit unabhängigem Input
• Völlig - Betriebsbis 600 V (HS Pin)
• Von der CPU unabhängiger Kanal bestimmt für Stiefelriemen-Operation
• Höchstleistungs-gegenwärtige Fähigkeit 4-A der Quelle der Wannen-4-A an VDD = 15 V
• Beste In klasselaufzeitverzögerung (Maximum 125-ns)
• Beste In klasseverzögerungs-Zusammenbringen (Maximum 20-ns)
• Kompatible eingegebene Logik TTLs und CMOS
• Schräge Versorgungs-Strecke VDD 10 V bis 20 V
• Schräger UVLO-Schutz für beide Kanäle
• Schiene-zu-Schienen-Antrieb
• Robuste Operation unter negativen Spannungs-Ausgleichströmen
• Hohe dv-/dtimmunität (HS Pin)
• Getrennter Boden für Logik (Seitenflossenstation) und Fahrer (COM) mit der Fähigkeit, zum des Spannungs-Unterschiedes zu stützen
• Optional ermöglichen Sie Funktion (Pin 4)
• Ertrag gehalten im TIEF wenn Input-Schwimmen
• Input und Pin Voltage Levels Not Restricted durch VDD Pin Bias Supply Voltage ermöglichen
• Hochs und Tiefs-Spannungs-Stifte getrennt für maximalen Creepage und Freigabe
• Negative Spannung, die Fähigkeit auf Input und Stiften ermöglichen behandelt

Beschreibung für das UCC27714

UCC27714 ist ein 600-Vhigh-side, niedrig-seitiger Torfahrer mit der Quelle 4-A und gegenwärtiger Fähigkeit der Wanne 4-A, anvisiert zu drivepower MOSFETs oder zu IGBTs. Das Gerät enthält von einem Boden-bezogenen Kanal (LO) und von einem floatingchannel (HO) das für das Funktionieren mit Stiefelriemenversorgungen bestimmt ist. Das Gerät kennzeichnet excellentrobustness und Störsicherheit mit Fähigkeit, um Betriebs-Logik an den negativen Spannungen von – 8 V bis beizubehaltenDC auf HS-Stift (an VDD = 12 V).

Das Gerät nimmt einen Neigungs-Versorgungsinput der breiten Palette von 10 V zu 20 V an und bietet UVLOprotection für das VCC und HB-Neigungsversorgungsstifte an. UCC27714 ist im Paket SOIC-14 andrated, um von – 40°C zu 125°C. zu funktionieren verfügbar.
