C28x entkernen 32 Mikroregler-Einheit Texas Instruments TMS320F28377SPZPS des Bit-MCU

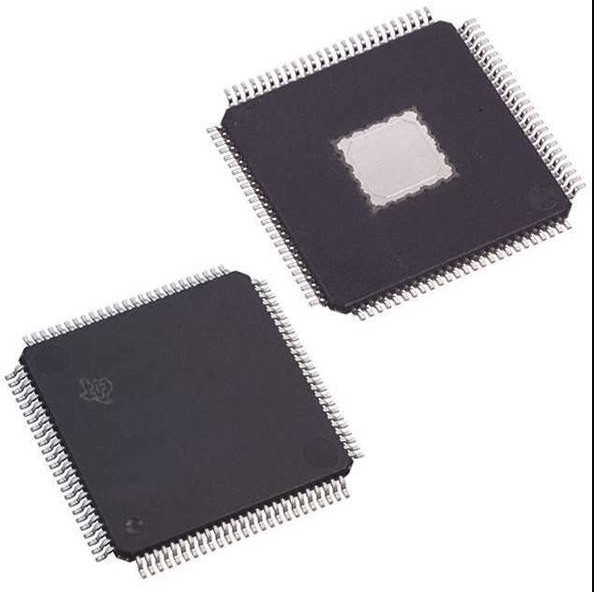

MCU-Mikroregler-Einheit Texas Instruments /TI TMS320F28377SPZPS

Eigenschaften für das TMS320F28377S

• TMS320C28x 32-Bit-CPU
  • 200 MHZ
  • Einzelpräzision IEEE 754 Gleitkommaeinheit (FPU)
  • Trigonometrische Mathe-Einheit (TMU)
  • Viterbi/komplexe Mathe-Einheit (VCU-II)
• Programmierbares Steuergesetzesgaspedal (CLA)
  • 200 MHZ
  • IEEE 754 Gleitkommabefehle der Einzelpräzision
  • Führt Code unabhängig Haupt-CPU durch
• Auf-Chipgedächtnis
  • 512KB (256KW) oder 1MB (512KW) des Blitzes (ECC-geschützt)
  • 132KB (66KW) oder 164KB (82KW) von RAM (ECC-geschützt oder Parität-geschützt)
  • Doppel-Zonensicherheit, die aus dritter Quelleentwicklung stützt
  • Einzigartige Identifikationsnummer
• Uhr und Systemsteuerung
  • Zwei interne Oszillatoren des Nullstift 10-MHz
  • Quarzoszillator des Auf-Chips
  • Windowed-Zeitüberwachungsmodul
  • Fehlender Uhrentdeckungsschaltkreis
• 1.2-V Kern, Entwurf Input-/Output3.3-v
• Systemperipherie
  • Zwei externe Gedächtnis-Schnittstellen (EMIFs) mit ASRAM- und SDRAM-Unterstützung
  • 6-channel Direkt-Speicherzugriff (DMA) Prüfer
  • Bis 169 einzeln programmierbar, gemultiplexte universelle Input/Output (GPIO) Stifte mit der Inputentstörung
  • Erweiterte Zusatzunterbrechungssteuerung (ePIE)
  • Mehrfache Niederleistungsunterstützung des modus (LPM) mit externem Wecken
• Kommunikationsperipherie
  • USB 2,0 (MAC + PHY)
  • Unterstützung für 12 Schnittstelle der Stift-3,3 V-kompatible Universalparallelen schnittstelle (oben)
  • Zwei Module Prüfer-Area Networks (KÖNNEN Sie) (Stift-startbar)
  • Drei Hochgeschwindigkeits (bis zu 50-MHz) SPI-Häfen (Stift-startbar)
  • Zwei abgedämpfte Mehrkanalserielle Schnittstellen (McBSPs)
  • Vier Serienkommunikationsschnittstellen (SCI/UART) (Stift-startbar)
  • Zwei I2C-Schnittstellen (Stift-startbar)
• Analoges Subsystem
  • Bis vier Analog-Digital-Umsetzer (ADCs)
    • 16-Bit-Modus
      • 1,1 MSPS jedes (bis zum 4.4-MSPS Systemdurchsatz)
      • Differenzialer Input
      • Bis 12 externe Kanäle
    • Modus 12-bit
      • 3,5 MSPS jedes (bis zum 14-MSPS Systemdurchsatz)
      • Unsymmetrischer Input
      • Bis 24 externe Kanäle
    • Einzelner Probe-und-Griff (VERSENDEND UND BEHANDELND) auf jeder ADC
    • Hardware-integrierte Nachbearbeitung von ADC-Umwandlungen
      • Sättigung von Offsetkalibrierung
      • Fehler von der setpoint Berechnung
      • Hoch, niedrig und Nullüberfahrt vergleichen Sie, mit Unterbrechungsfähigkeit
      • Auslöser-zu-Probenverzögerungsgefangennahme
  • Acht windowed Komparatoren mit 12 gebissenen Hinweisen des Digital-Analog-Wandlers (DAC)
  • Dämpfte Bit drei 12 DAC-Ertrag ab
• Erhöhte Steuerperipherie
  • 24 PWM-Kanäle mit erhöhten Eigenschaften
  • 16 hochauflösende Kanäle des Impuls-Breiten-Modulators (HRPWM)
    • Hohe Auflösung auf a- und b-Kanälen von 8 PWM-Modulen
    • Tot-Bandunterstützung (auf Standard und hoher Auflösung)
  • Sechs erhöhte Module der Gefangennahme (eCAP)
  • Drei erhöhte Module des Quadratur-Kodierer-Impulses (eQEP)
  • Acht Inputkanäle des Sigma-Delta-Filter-Moduls (SDFM), 2 parallele Filter pro Kanal
    • Standard-SDFM-Datenentstörung
    • Komparatorfilter für schnelle Klage auf aus Strecke heraus
