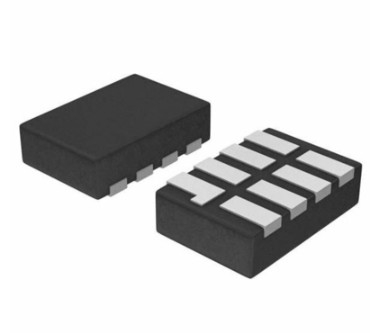

Elektronische Bauelemente LED SN74AVC2T244DQMR TI Texas Instrumentss EMI Filter IC

Eigenschaften für das SN74AVC2T244

• Breites funktionierendes VCm Strecke 0,9 V bis 3,6 V
• Niedriger Statisch-Energie-Verbrauch, 6-µA maximal ichCm
• Ertrag ermöglichen Eigenschaft erlaubt Benutzer, Ertrag zu sperren, um Leistungsaufnahme zu verringern
• ±24-mA gab Antrieb bei 3,0 V aus
• Ichstützt weg teilweise Macht-Unten-Modus-Operation
• Eingegebene Hysterese erlaubt langsamen eingegebenen Übergang und verbessert zugeschaltete Störsicherheit am Input
• Maximale Datenraten
  • 380 Mbps (1.8-V zur Übersetzung 3.3-V)
  • 200 Mbps (<1>
  • 200 Mbps (übersetzen Sie bis 2,5 V oder 1,8 V)
  • 150 Mbps (übersetzen Sie bis 1,5 V)
  • 100 Mbps (übersetzen Sie bis 1,2 V)
• Sperrungs-Leistung übersteigt 100 MA pro JESD 78, Klasse II
• Esd-Schutz übersteigt JESD 22
  • Modell des Menschlich-Körper-5000-V (A114-A)

Beschreibung für das SN74AVC2T244

Dieser Übersetzer mit 2 Bits in einer Richtung benutzt zwei verschiedene konfigurierbare Stromversorgungsschienen. Der a-Hafen ist entworfen, um V aufzuspürenCCA. VCCA nimmt irgendeine Versorgungsspannung von 0,9 V bis 3,6 V. an. Der b-Hafen ist entworfen, um V aufzuspürenCCB. VCCB nimmt irgendeine Versorgungsspannung von 0,9 V bis 3,6 V. an. Dieses lässt Schwachstromübersetzung zwischen Knoten der Spannung 0.9-V, 1.2-V, 1.5-V, 1.8-V, 2.5-V und 3.6-V zu. Für das SN74AVC2T244 wenn Ertrag-ermöglichen Sie, Input (OE) ist, alle Ertrag wird gelegt in den hochohmigen Zustand hoch. Das SN74AVC2T244 ist entworfen, damit der OE-Inputstromkreis zu V bezogen wirdCCA. Dieses Gerät wird völlig für Teilweisenergie-untenanwendungen unter Verwendung Ioff spezifiziert. Ichweg vom Schaltkreis sperrt die Ertrag und verhindert, gegenwärtigen Rückstrom durch das Gerät schädigend, wenn er abgeschaltet wird.
